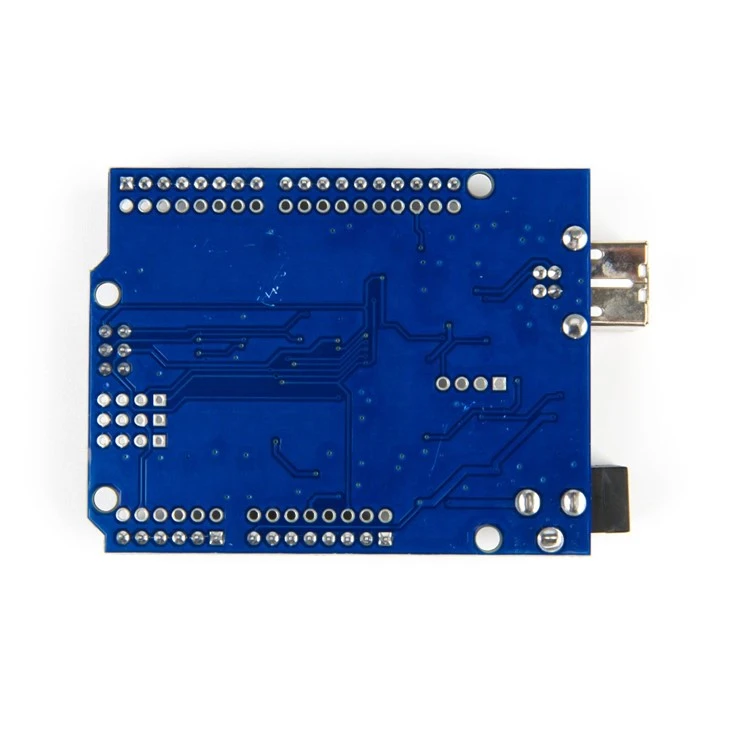

Pin başlıklı KUONGSHUN Geliştirme Kartı, KUONGSHUN Geliştirme Kartı KURULU ile aynı temel işlevlere sahiptir. ATMEGA328P(-PU) ile aynı fonksiyona sahip, ARDUINO ile tam uyumlu, ATMEGA328P-AU tabanlı bir mikrodenetleyici kartıdır.
14 dijital giriş/çıkış pini (bunlardan 6'sı PWM çıkışı olarak kullanılabilir), 6 analog giriş, 16 MHz kristal osilatör, bir USB bağlantısı, bir güç girişi, 2 ICSP başlığı ve bir sıfırlama düğmesine sahiptir.
Pin başlıklı bu KUONGSHUN Geliştirme Kurulu, iyileştirmeyi KUONGSHUN Geliştirme panosuna dayanarak yapar. Tüm dijital ve analog pinleri 3PIN başlıkları (G, V, S) biçiminde ayırır.
S pinleri 14 dijital pinin, 6 analog pinin tamamına karşılık gelir. Toprak için G pimleri. VCC için V pinleri. VCC'nin voltajını 5V veya 3,3V için kaydırmalı anahtarla kontrol edebilirsiniz.
5V'a çevrildiğinde seri iletişim portundaki seviye 5V, pinlerin voltajı 5V olur. 3.3V'a geçirildiğinde seri iletişim portundaki seviye 3.3V, pinlerin voltajı 3.3V olur.
lAyrıca seri iletişim ve IIC iletişimi için iki adet 4PIN başlığını da dağıtır. Böylece harici sensörleri ve modülleri bağlamak daha kolaydır.
lKUONGSHUN Geliştirme Kuruluna gelince, voltaj regülatör çipi NSP1117'dir. Harici güç bağlandığında, çıkış 5V, sürücü akımı 1A'dır.
Ancak başlıklı bu KUONGSHUN Geliştirme Kartının voltaj regülatör çipi MP2307DN'dir. Harici güç bağlandığında, çıkış 5V, sürücü akımı 2A'dır.
Mikro denetleyiciyi desteklemek için gereken her şeyi içerir; başlamak için onu bir USB kablosuyla bir bilgisayara bağlamanız veya bir AC-DC adaptörü veya pille çalıştırmanız yeterlidir.
